Le variateur de contrôle de la résistance : qu’est-ce que c’est ?
Pourquoi l'affichage change de quelques centièmes d'ohm, ce que signale une valeur aberrante, et quand s'inquiéter.
En bref
- Un écart de quelques centièmes d'ohm entre deux mesures est normal et sans conséquence.
- Une valeur qui fluctue en permanence signale un problème de contact, pas une panne.
- Le plot central encrassé de liquide est la cause numéro un des lectures instables.
- Une valeur très éloignée de l'annonce impose de ne pas alimenter le montage.
- La mesure conditionne toute la régulation : sans elle, la puissance affichée ne veut rien dire.

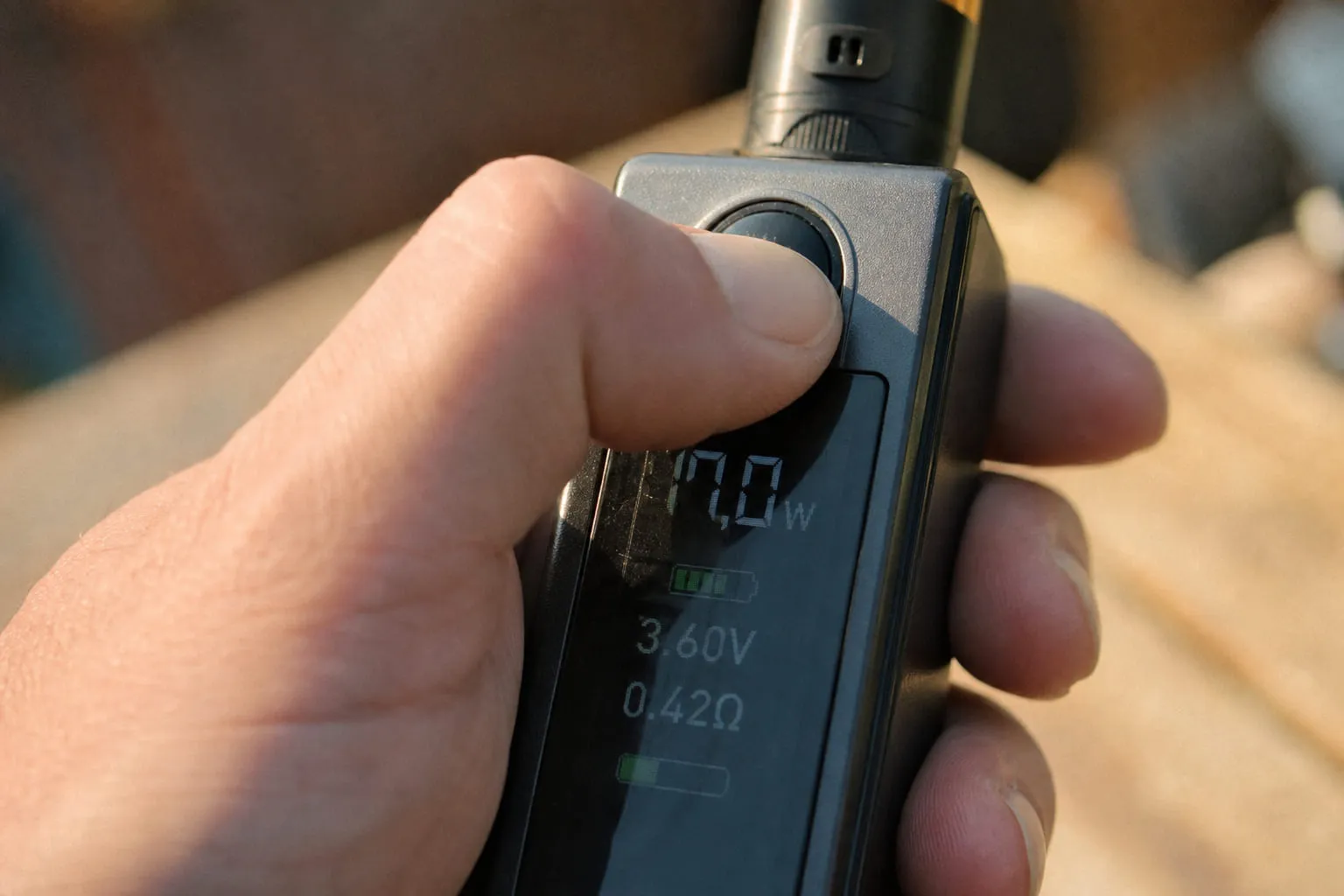

La valeur affichée en ohms est l'information la plus utile du tableau de bord d'une box, et la plus souvent mal interprétée. Toute la régulation en dépend : sans mesure fiable, la puissance affichée ne correspond à rien. Comprendre ce que cette valeur signifie, et pourquoi elle bouge, évite la plupart des diagnostics erronés.
Pourquoi la box mesure en permanence
| Étape | Opération |
|---|---|
| 1 | La box envoie un courant de test très faible |
| 2 | Elle mesure la tension obtenue |
| 3 | Elle en déduit la résistance selon la loi d'Ohm |
| 4 | Elle calcule la tension nécessaire à la puissance demandée |
| 5 | Elle convertit la tension de l'accu en conséquence |
Les variations normales
| Situation | Écart typique | Normal |
|---|---|---|
| Mesure à froid puis à chaud | 0,02 à 0,05 ohm | Oui |
| Deux résistances du même lot | 0,02 à 0,04 ohm | Oui |
| Écart avec la valeur imprimée | Jusqu'à 0,05 ohm | Oui |
| Dérive sur plusieurs semaines | 0,03 à 0,08 ohm | Oui, fin de vie |
| Fluctuation permanente | Variable | Non |
| Écart de plus de 0,15 ohm | Important | Non |
La résistance électrique d'un métal augmente avec sa température. Une mesure prise juste après une bouffée donne donc une valeur légèrement supérieure à celle prise à froid. C'est l'effet même sur lequel repose le contrôle de température, comme l'explique notre article sur le contrôle de température.
La cause numéro un des lectures instables
Les valeurs aberrantes
| Lecture | Interprétation | Conduite |
|---|---|---|
| 0,00 ohm ou message de court-circuit | Continuité anormale | Ne pas alimenter, vérifier le montage |
| Valeur très inférieure à l'annonce | Résistance défectueuse ou contact parasite | Ne pas alimenter |
| Valeur très supérieure à l'annonce | Contact partiel | Nettoyer, revisser |
| Aucune détection | Contact rompu | Nettoyer, tester une autre résistance |
| Valeur qui saute d'un extrême à l'autre | Contact intermittent | Vérifier le plot et le filetage |
Les messages d'erreur courants
| Message | Signification | Solution |
|---|---|---|
| No atomizer | Aucune continuité détectée | Nettoyer le plot, revisser |
| Atomizer short | Résistance quasi nulle | Vérifier le montage |
| Atomizer low | Valeur sous la limite de la puce | Changer de résistance |
| Check atomizer | Lecture instable | Nettoyer les contacts |
| Ohms too high | Valeur au-delà de la plage acceptée | Changer de résistance |
Neuf messages sur dix se résolvent par un nettoyage du plot de contact. Notre article sur les réglages de box détaille la procédure de diagnostic.
L'ohmmètre dédié
Sur une box régulée, la lecture automatique suffit. L'ohmmètre devient indispensable dans deux situations.
Le reconstructible. On mesure le montage avant de l'alimenter, pour vérifier qu'il correspond à ce qui était prévu.
Le mod mécanique. Aucune lecture automatique n'existe, et aucune protection ne coupe en cas de valeur aberrante. La mesure préalable est la seule sécurité. Notre article sur les box mécaniques détaille ces exigences.
Prix d'un ohmmètre de vape
15 à 30euros
Précision typique
0,01ohm
Connecteur
510standard
Indispensable en
Reconstructibleet mécanique
La dérive en fin de vie
Une résistance vieillissante voit sa valeur évoluer légèrement, généralement à la hausse, sous l'effet de deux phénomènes : les dépôts qui s'accumulent et la dégradation progressive du fil.
| Âge de la résistance | Écart avec la valeur initiale |
|---|---|
| Neuve | Référence |
| Une semaine | 0,00 à 0,02 ohm |
| Deux semaines | 0,02 à 0,05 ohm |
| Fin de vie | 0,05 à 0,10 ohm |
Cette dérive n'est pas en soi un critère de remplacement : le goût et la production de vapeur restent les indicateurs principaux. Notre article sur les résistances de vape détaille ce cycle.
Le verrouillage de la valeur
| Mode | Verrouillage nécessaire |
|---|---|
| Puissance variable | Non, remesure automatique |
| Contrôle de température | Oui, indispensable |
| Bypass | Non |
En contrôle de température, la valeur mesurée à froid sert de référence pour calculer l'écart, donc la température. Une référence erronée rend toute la régulation fausse. Notre article sur le réglage du contrôle de température détaille cette étape critique.
Le lien avec le choix du liquide
La valeur de résistance détermine aussi le ratio PG/VG à utiliser, parce qu'elle est liée à la taille des canaux d'alimentation.
| Valeur | Ratio conseillé |
|---|---|
| Au-dessus de 1 ohm | 70/30 ou 50/50 |
| 0,5 à 1 ohm | 50/50 ou 40/60 |
| Sous 0,5 ohm | 30/70 minimum |
Vérifier la valeur affichée au montage d'une résistance neuve permet donc aussi de confirmer qu'elle convient au liquide en cours. Notre article sur les liquides de vape détaille cette correspondance.
Ce qui fausse une lecture de résistance
| Cause | Effet sur la mesure |
|---|---|
| Contact encrassé | Valeur surévaluée, parfois erreur |
| Résistance mal vissée | Valeur instable ou erreur |
| Plot positif enfoncé | Contact intermittent |
| Résistance encore chaude | Valeur légèrement supérieure |
| Fil de résistance mal serré | Valeur variable d'une mesure à l'autre |
| Court-circuit partiel | Valeur anormalement basse |
La première ligne explique la majorité des messages d'erreur : des remontées de liquide sur le plot de connexion créent une résistance de contact qui fausse la lecture. Un nettoyage au coton-tige suffit généralement à rétablir une mesure correcte.
L'avant-dernière ligne concerne les montages reconstructibles : un fil insuffisamment serré dans son plot donne une valeur qui change à chaque mesure, signe qu'il faut resserrer avant de vapoter. C'est un contrôle élémentaire mais indispensable sur ce type de matériel.
Pourquoi la valeur évolue avec la chaleur
| Matériau de résistance | Comportement à la chauffe |
|---|---|
| Kanthal | Valeur stable |
| Nichrome | Valeur stable |
| Acier inoxydable | Valeur augmente avec la température |
| Nickel 200 | Valeur augmente fortement |
| Titane | Valeur augmente fortement |
Les trois dernières lignes sont précisément ce qui rend le contrôle de température possible : la puce mesure la variation de résistance pendant la bouffée et en déduit la température atteinte. Les deux premières, à valeur stable, ne permettent pas ce calcul, ce qui explique qu'un montage en kanthal ne puisse pas être utilisé en contrôle de température.
Cette relation explique aussi pourquoi la mesure doit être faite à froid : une résistance en inox relevée juste après une bouffée affichera une valeur supérieure à sa valeur réelle. Notre fiche sur le contrôle de température détaille ce mécanisme, et notre page sur les résistances de vape le choix des matériaux.
En résumé
Un écart de quelques centièmes d'ohm est normal, une fluctuation permanente ne l'est pas. Le plot de contact encrassé explique la quasi-totalité des lectures instables et se nettoie en dix secondes. Une valeur très éloignée de l'annonce impose de ne pas alimenter le montage, parce que le courant appelé serait très différent de celui prévu.
Questions fréquentes
Pourquoi la valeur affichée change-t-elle légèrement ?
La résistance d'un métal varie avec sa température. Une mesure prise sur un fil tiède donne quelques centièmes d'ohm de plus qu'à froid. Un écart de 0,02 à 0,05 ohm entre deux mesures est parfaitement normal et sans conséquence.
Ma box affiche une valeur qui fluctue sans arrêt, que faire ?
C'est presque toujours un problème de contact. Essuyez le plot central du connecteur avec un coton-tige, vérifiez qu'il revient en position après une légère pression, essuyez aussi le plot de l'atomiseur, et revissez sans serrer à fond.
Que signifie une valeur très différente de celle annoncée ?
Soit la résistance est défectueuse, soit le contact est mauvais, soit elle n'est pas correctement vissée. Dans tous les cas, ne l'alimentez pas : une valeur beaucoup plus basse qu'attendu appelle un courant bien supérieur à ce qui était prévu.
Pourquoi la mesure compte-t-elle autant ?
Toute la régulation en repose. La box calcule la tension nécessaire à partir de la puissance demandée et de la résistance mesurée. Une mesure fausse produit une tension fausse, donc une puissance réelle différente de celle affichée.
Qu'est-ce qu'un ohmmètre de vape ?
Un petit boîtier muni d'un connecteur 510 qui mesure la valeur d'un montage sans l'alimenter. Il est indispensable en reconstructible et sur un mod mécanique, où aucune lecture automatique n'existe. Sur une box régulée, l'affichage suffit.
Faut-il mesurer une résistance préfabriquée ?
La box le fait automatiquement et affiche la valeur. Comparez-la simplement à celle imprimée sur le corps de la résistance : un écart de quelques centièmes est normal, un écart important signale un problème.
La résistance change-t-elle avec l'usage ?
Légèrement, en général à la hausse, sous l'effet des dépôts et de la dégradation du fil. Un écart progressif de quelques centièmes sur plusieurs semaines est normal et accompagne la fin de vie de la résistance.
Que signifie le message atomizer short ?
La box détecte une résistance quasi nulle, interprétée comme un court-circuit. Vérifiez le vissage, la propreté du plot central et l'absence de contact parasite. Sur un montage reconstructible, vérifiez qu'aucun fil ne touche le corps de l'atomiseur.
Et le message no atomizer ?
La box ne détecte aucune continuité électrique. Causes possibles : résistance mal vissée, plot de contact enfoncé ou encrassé, résistance défectueuse. Un nettoyage au coton-tige résout la grande majorité des cas.
Faut-il verrouiller la valeur de résistance ?
En mode puissance variable, ce n'est pas nécessaire : la box remesure à chaque bouffée. En contrôle de température, c'est indispensable, puisque la valeur à froid sert de référence pour calculer la température.
